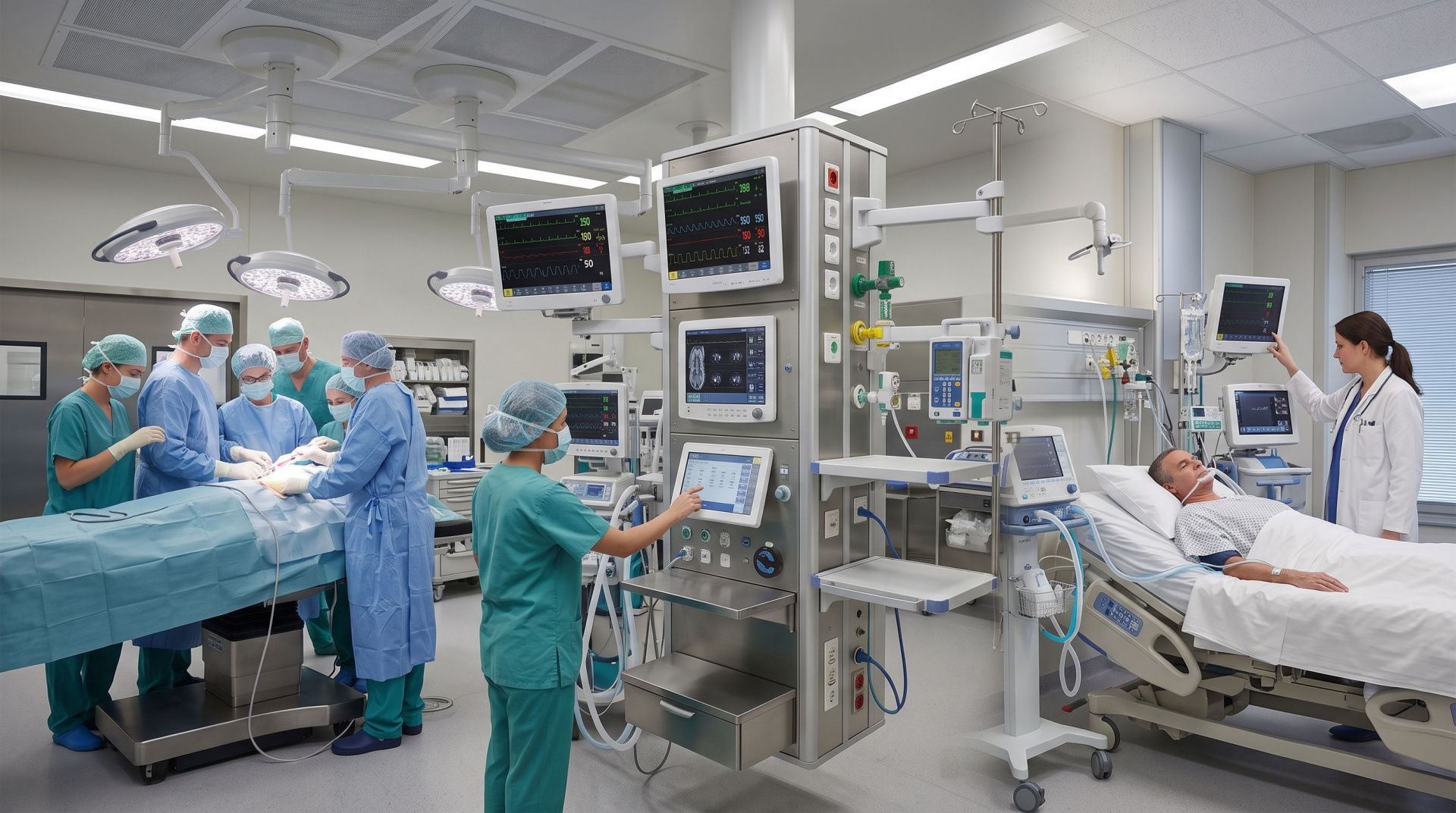

Медицинская консоль: что это, виды и как выбрать для палаты, реанимации и операционной

Медицинская консоль — инженерный узел на стене, потолке или полу у места пациента, который объединяет несколько систем сразу: подачу медицинских газов, электропитание, слаботочные линии вызова персонала и крепления для аппаратуры. Персонал подключает кислородную маску, монитор и капельницу к одной точке вместо разрозненных розеток и шлангов на разных стенах палаты.

Тип консоли, набор точек подключения и способ монтажа отделение выбирает под конкретную задачу. Пост в терапевтической палате отличается от рабочего места анестезиолога в операционной по количеству газовых точек, нагрузке на электросеть и требованиям к резервному питанию. Ошибка на этапе подбора обходится дороже, чем кажется на старте: переделка монтажа после сдачи объекта требует нового согласования, времени и бюджета, которых на действующем посту обычно нет.

Что делает медицинская консоль и из чего она состоит

Любая консоль строится из четырёх функциональных блоков, и от их комплектации зависит, для какого поста подходит модель.

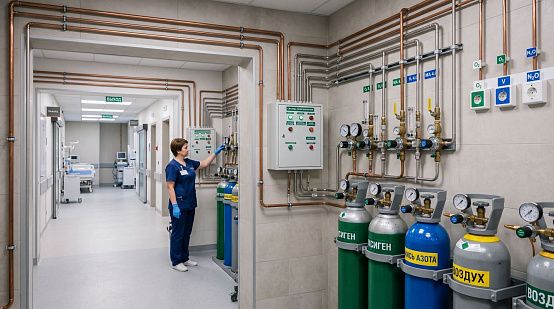

Подача медицинских газов. Консоль несёт розетки для кислорода, медицинского вакуума, сжатого воздуха и — в операционных и наркозных постах — закиси азота. Разъёмы и цветовая маркировка газовых точек в России подчиняются ГОСТ Р ИСО 7396-1-2011: этот стандарт регулирует трубопроводные системы медицинских газов, включая терминальные узлы вроде консолей. Количество газовых точек на одну койку проектировщики закладывают исходя из профиля отделения, а не по единому шаблону для всей больницы.

Электропитание. Розетки на консоли делятся на обычные и защищённые линии для критичного оборудования — аппаратов ИВЛ, мониторов, инфузионных насосов. Часть розеток проектировщики подключают к резервному питанию больницы, чтобы приборы продолжали работать при отключении основной сети. На реанимационных и операционных постах доля защищённых розеток обычно выше, чем на палатных.

Слаботочные системы. Сюда входит кнопка вызова персонала, светильники общего и локального освещения для осмотра пациента, иногда разъёмы для сети передачи данных и подключения к системе мониторинга. Сигнал вызова медсестры консоль выводит на пост наблюдения, поэтому линию тянут отдельно от силовых кабелей, чтобы избежать помех.

Крепления для аппаратуры. Рейки, кронштейны и полки на корпусе консоли держат мониторы, инфузионные стойки, дозаторы и другую технику рядом с пациентом и освобождают пол вокруг кровати. Стандарт крепёжной рейки инженер по медтехнике сверяет заранее: разные производители аппаратуры используют разную ширину направляющих, и несовпадение стандарта означает докупку переходников или замену держателей.

Как отличается комплектация консоли в зависимости от поста

Ниже — обобщённое сравнение по четырём типам консолей. Точный состав каждой модели зависит от проекта и указывается в спецификации на этапе подбора.

Тип консоли	Газовые точки	Силовые розетки	Крепления для аппаратуры	Где устанавливают
Палатная	Кислород, вакуум	Базовый набор	Как правило, не требуются	Терапевтические и хирургические палаты
Наркозная	Кислород, вакуум, воздух, закись азота	Расширенный набор под наркозный аппарат	Крепления для монитора и насосов	Операционная, предоперационная палата
Реанимационная	Кислород, вакуум, воздух, резервные линии	Максимальный набор, часть — с резервным питанием	Крепления для ИВЛ, монитора, нескольких насосов	ОРИТ
Хирургическая	Кислород, вакуум, воздух, закись азота	Расширенный набор, часто на поворотном кронштейне	Крепления для светильника, монитора, техники бригады	Операционная

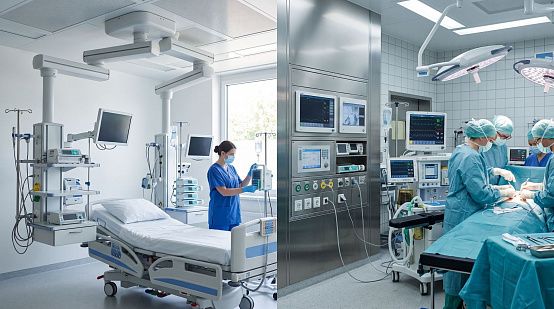

Виды медицинских консолей по способу крепления

Способ монтажа определяет, сколько свободного пространства остаётся у кровати и как ремонтники обслуживают линии газоснабжения и проводку.

Настенная консоль. Самый распространённый вариант для палат и постов сестринского наблюдения. Монтажники крепят настенную медицинскую консоль на стену за изголовьем кровати, а разводка газов и кабелей проходит внутри стены или в коробе на её поверхности. Такое решение проще смонтировать и дешевле обслуживать, чем потолочные системы, и его чаще выбирают при массовой поставке на весь корпус.

Потолочная консоль. В операционных и реанимации потолочный монтаж освобождает пол для каталки, аппарата ИВЛ на колёсах и передвижения персонала вокруг стола. Потолочные консоли часто делают на поворотных кронштейнах, чтобы анестезиолог или хирургическая бригада разворачивали панель с розетками к нужной стороне стола. Для такого монтажа нужен технический этаж или запас высоты потолка под разводку коммуникаций, и это стоит проверить на этапе проектирования, а не после закупки.

Напольная консоль. Отдельно стоящий блок на колёсах или стационарной опоре — решение для помещений, где нельзя проложить разводку в стене или потолке, либо для временных постов. Такие консоли встречаются реже настенных и потолочных моделей, обычно несут меньше точек подключения и подходят как временное или резервное решение, а не как основной пост в новом корпусе.

Виды консолей по назначению: от палаты до операционной

Профиль отделения определяет не только способ крепления, но и набор точек на консоли.

Палатная консоль. Консоль для палаты — базовый вариант с розеткой кислорода, линией вакуума, несколькими силовыми розетками, кнопкой вызова медсестры и светильником для осмотра. Такой комплектации хватает для стабильных пациентов на общем терапевтическом или хирургическом посту. Медицинские консоли для палат закупают на весь корпус разом, по одной на койку, поэтому снабженцу важны не только характеристики, но и цена серии и простота монтажа.

Наркозная консоль. Рабочее место анестезиолога у операционного стола или в предоперационной палате. Здесь добавляются точки закиси азота и медицинского воздуха, а число силовых розеток растёт под наркозный аппарат, монитор пациента и шприцевые насосы. Расположение точек анестезиолог согласует так, чтобы дотянуться до нужного разъёма не вставая с рабочего места у изголовья стола.

Реанимационная консоль. Пост в ОРИТ несёт больше всего точек подключения из всех типов консолей: несколько линий кислорода и вакуума на одного пациента, резервированное питание, крепления для аппарата ИВЛ, монитора и нескольких инфузионных насосов. Заведующий отделением закладывает запас по нагрузке заранее, потому что состав подключённой техники у тяжёлого пациента меняется быстро и докупать точки после монтажа сложнее, чем предусмотреть их в проекте.

Хирургическая консоль. Работает в связке с операционным светильником и часто монтируется на общем потолочном кронштейне. Хирургическая бригада получает доступ к газовым и электрическим точкам прямо над столом, без кабелей и шлангов на полу операционной, что снижает риск задеть линию во время вмешательства.

Нормативные требования к медицинским консолям

Две группы стандартов задают технические рамки для консоли.

ГОСТ Р ИСО 7396-1-2011 регулирует трубопроводные системы медицинских газов: устройство терминальных узлов, маркировку и цвет газовых розеток, требования к сигнализации и резервным источникам газа. Консоль как конечная точка такой системы обязана соответствовать этому стандарту по газовой части, и соответствие обычно подтверждает производитель в технической документации на изделие.

ГОСТ Р МЭК 60601-1 задаёт требования электробезопасности для медицинского электрооборудования: защитное заземление, изоляцию линий и другие параметры силовых розеток консоли, к которым подключают приборы, работающие непосредственно с пациентом. Контрактный управляющий обычно запрашивает у поставщика декларацию или сертификат соответствия по этому стандарту вместе с коммерческим предложением, чтобы приложить документ к закупочной документации.

Нормативная база время от времени меняется, поэтому перед закупкой инженер по медтехнике или контрактный управляющий сверяет актуальные редакции документов на момент проведения тендера. Материал актуален на дату публикации и не заменяет юридическую консультацию по конкретной закупке.

Как выбрать консоль под конкретное отделение

Выбор начинается с профиля отделения и списка оборудования, которое персонал подключает к консоли ежедневно.

Профиль отделения. Терапевтическому посту хватает базового набора розеток, тогда как ОРИТ и операционным нужен расширенный набор газовых и силовых точек с запасом под будущее оборудование.

Конструкция здания. Разводка газов и кабелей внутри стены требует технического этажа или шахты рядом с постом. Если здание такой возможности не даёт, проектировщики закладывают консоль с наружным коробом или напольный вариант.

Совместимость с текущим оборудованием. Инженер по медтехнике сверяет разъёмы консоли и стандарт крепёжных реек с аппаратами ИВЛ, мониторами и насосами, которые отделение уже использует или планирует закупить в ближайшие годы.

Запас по мощности и точкам подключения. Отделение растёт, а состав техники меняется, поэтому консоль с запасом розеток и газовых точек избавляет от переделки монтажа через несколько лет.

Эргономика и доступ персонала. Расположение розеток и газовых точек медсестра или анестезиолог должны достать без лишних движений вокруг кровати или стола, особенно в экстренной ситуации, когда счёт идёт на секунды.

Гигиеничность материалов. Поверхность консоли обрабатывают дезинфицирующими растворами по несколько раз в смену, поэтому корпус и покрытие подбирают под режим уборки отделения, без пазов и стыков, где скапливается загрязнение.

Производитель и сервис. Снабженец проверяет, кто ведёт монтаж и сервисное обслуживание после установки: один подрядчик на весь цикл сокращает число согласований и точек ответственности при поломке.

Как проходит монтаж консоли на объекте

Закупка консоли не заканчивается поставкой оборудования на склад: установка требует согласования с несколькими этапами ремонта или строительства.

Проектирование. Проектировщик закладывает консоль в раздел рабочей документации по медицинским газам и электрике ещё до начала отделочных работ, потому что разводку труб и кабелей монтажники прячут в стену или потолок до чистовой отделки.

Монтаж. Бригада устанавливает консоль на подготовленное основание, подключает её к магистралям газоснабжения, электросети и слаботочным линиям, а затем проверяет герметичность газовых соединений и работу каждой розетки под нагрузкой.

Пусконаладка и ввод в эксплуатацию. Инженер по медтехнике вместе с представителем поставщика проверяет соответствие смонтированной консоли проекту и техническим условиям, после чего стороны оформляют акт ввода в эксплуатацию.

Обучение персонала. Медсёстры и врачи отделения проходят инструктаж по работе с газовыми точками и системой вызова, особенно если новая модель отличается от той, с которой персонал работал раньше.

Эту цепочку стоит закладывать в график ремонта или нового строительства заранее, а не оставлять монтаж консолей на последний этап отделки, когда сроки сдачи объекта уже поджимают.

Типичные ошибки при выборе консоли

Часть проблем с консолью всплывает не на этапе закупки, а через год-два эксплуатации, когда переделать монтаж уже дороже, чем сразу заложить запас.

Снабженец нередко считает точки подключения по минимуму, под текущий штат аппаратуры, и не оставляет запаса под новое оборудование. Через один-два года отделение докупает монитор или насос, а свободной розетки на консоли для него уже нет.

Инженер по медтехнике иногда пропускает проверку стандарта крепёжных реек и получает консоль, к которой штатные кронштейны существующей аппаратуры не подходят без переходников. Заведующий отделением сталкивается с этим уже после монтажа, когда менять решение поздно.

Проектировщики закладывают потолочный монтаж без учёта высоты потолка и наличия технического этажа, и на объекте выясняется, что разводку коммуникаций негде проложить. Пересмотр проекта на этой стадии стоит времени и бюджета больше, чем предварительная проверка конструкции здания.

Контрактный управляющий иногда не запрашивает у поставщика сертификаты соответствия по ГОСТ Р ИСО 7396-1-2011 и ГОСТ Р МЭК 60601-1 заранее, а получает их только к моменту приёмки — и рискует задержать ввод оборудования в эксплуатацию, если документы не готовы.

Медисанавест: российский производитель консолей

ООО «Медисанавест» работает на рынке медицинского оборудования и систем газоснабжения ЛПУ с 1997 года. Компания выпускает настенные и потолочные медицинские консоли на собственном производстве в Калининграде, в особой экономической зоне, и ведёт серийный выпуск консолей и систем газоснабжения с 2020 года.

Весь цикл — проектирование, производство, монтаж и сервис — закрывает один подрядчик, поэтому заведующему отделением и снабженцу не нужно согласовывать работу нескольких компаний на одном объекте. За время работы на рынке компания поставляла и монтировала консоли для лечебных учреждений разного профиля: от палатных постов общего назначения до реанимационных и операционных блоков.

Чек-лист выбора медицинской консоли

• Профиль отделения и категория пациентов определены.
• Список газовых точек (кислород, вакуум, воздух, закись азота) сверен с задачами поста.
• Количество силовых розеток и их защита рассчитаны под технику, которая уже есть или планируется.
• Способ монтажа — настенный, потолочный или напольный — согласован с конструкцией здания.
• Стандарт крепёжных реек сверен с аппаратурой, которую отделение уже использует.
• Крепления для мониторов, инфузионных стоек и насосов учтены в комплектации.
• Соответствие ГОСТ Р ИСО 7396-1-2011 и ГОСТ Р МЭК 60601-1 подтверждено производителем.
• Запас по точкам подключения заложен под рост нагрузки отделения.
• Сроки монтажа и условия сервисного обслуживания зафиксированы в договоре.

Каталог настенных и потолочных консолей «Медисанавест» — на сайте компании: модели для палат, реанимации, операционных и наркозных постов с полной комплектацией под ваше отделение.

Частые вопросы

Что такое медицинская консоль?

Медицинская консоль — инженерный блок у кровати пациента или операционного стола, который объединяет точки подачи медицинских газов (кислород, вакуум, воздух, закись азота), электрические розетки, систему вызова персонала и крепления для аппаратуры.

Чем настенная консоль отличается от потолочной?

Настенную консоль крепят на стену за изголовьем кровати — так оснащают палаты и посты сестринского наблюдения. Потолочную подвешивают на кронштейне и используют в операционных и реанимации, где важно свободное пространство вокруг стола или кровати.

Сколько газовых точек нужно на консоли для реанимации?

Количество точек кислорода, вакуума и воздуха на реанимационной консоли рассчитывают под конкретное отделение и состав подключаемой аппаратуры — точный набор указывают в проекте, а не по единому шаблону для всех палат.

Каким ГОСТам должна соответствовать медицинская консоль?

Газовая часть консоли соответствует ГОСТ Р ИСО 7396-1-2011, электрическая — ГОСТ Р МЭК 60601-1. Соответствие подтверждает производитель в технической документации на изделие.

Кто производит медицинские консоли в России?

ООО «Медисанавест» — российский производитель медицинских консолей, работает с 1997 года и серийно выпускает консоли на собственном производстве в Калининграде с 2020 года.
